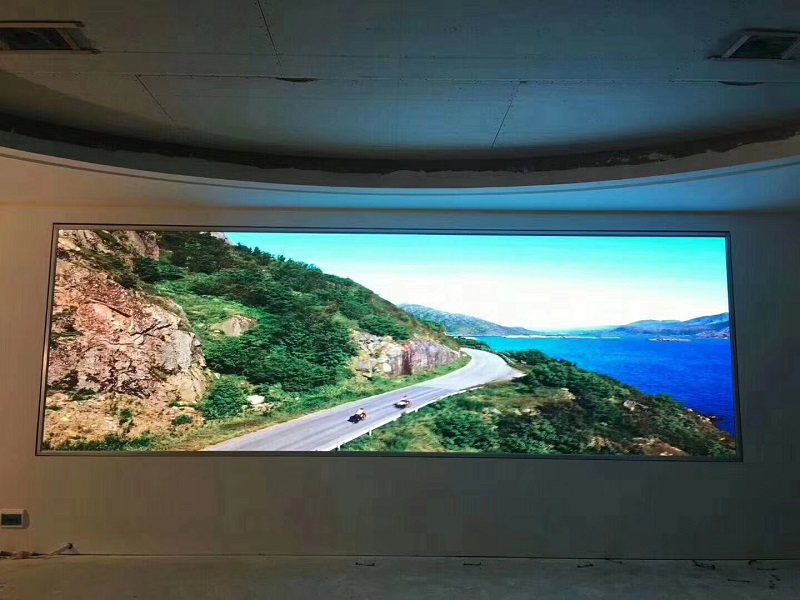

通訊線纜的介紹：LED顯示屏工程上常用的弱電線纜有4對超五類雙絞線(網絡線)、屏蔽軟電線、光纖、同軸電纜等。

　　4對超五類雙絞線因常在局域網布線中又稱為8芯網絡線，是由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞(STP)和非屏蔽雙絞線(UTP)。在顯示屏工程中用于顯示屏信號近距離通訊(不大于100米)，還可以用于顯示屏其他的控制信號的傳遞。一般長度規格為305米/箱(1000英尺)。
　　特 點
　　屏蔽軟電線類似普通的電線，線徑規格也與之相同，主要是在護套層和內部線纜之間有一層金屬網狀屏蔽層，特點是線纜的編織密度更高，線更柔軟，易于敷設，防信號干擾。
　　同軸電纜以硬銅線為芯，外包一層絕緣材料。這層絕緣材料用密織的網狀導體環繞，網外又覆蓋一層保護性材料。有兩種廣泛使用的同軸電纜。一種是50歐姆電纜，用于數字傳輸，由于多用于基帶傳輸，也叫基帶同軸電纜，常用于網絡聯接。另一種是75歐姆電纜，用于模擬傳輸。常用于有線電視射頻信號，普通視頻信號傳輸。
　　光 纖
　　光纖和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15μm~50μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。光纖通常被扎成束，外面有外殼保護。纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆,易斷裂,因此需要外加一保護層。傳輸點模數類分單模光纖(Single Mode Fiber)和多模光纖(Multi Mode Fiber)。單模光纖的纖芯直徑很小,在給定的工作波長上只能以單一模式傳輸,傳輸頻帶寬,傳輸容量大。一般傳輸距離在2Km以上。多模光纖是在給定的工作波長上,能以多個模式同時傳輸?shù)墓饫w。與單模光纖相比,多模光纖的傳輸性能較差,一般傳輸距離在500m左右。最長不超過2Km,根據其工作環境不同，分為戶外光纖和戶內光纖,長度可以按實際截取。
