PH16單個單元板尺寸

以P16型號，一般模組的led點間距長有16點，寬有8點，而p16的點間距為10mm。所以計算：

長度=16點×1.6㎝=25.6㎝

高度=8點×1.6㎝=12.8㎝

PH10單個單元板尺寸

以P10型號，一般模組的led點間距長有32點，寬有16點，而p10的點間距為10mm，所以計算：

長度=32點×1.0㎝=32㎝

高度=16點×1.0㎝=16㎝；

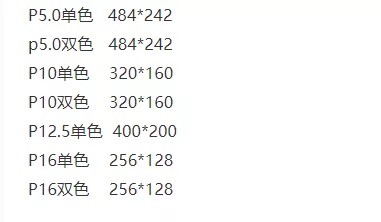

和上面的數據是一樣的，一般的是不用計算這些，只需要記著上面的圖片內容就行。

二、室內LED屏的計算

在了解了上面的一些基本數據后，我們可以通過一個實例來看下。

例：

如果你需要一個室內全彩屏長寬分別為4m、3m的led屏幕，用P10的屏，如何計算出它的實際長和高尺寸?

可能有些朋友不理解這個問題是什么意思，既然已經有長和寬了，為什么還要計算呢？因?yàn)閘ed大屏是由多個單元板組成，所以要計算出長4m、寬2m的大屏需要使用多少塊單元板。

1、首先計算長、高需要多少單元板（用整屏的長除以單元板的長，取整數）

長：

我們從上面了解到p10的基本數據，其模組數量計算為：

長：4m/0.32m=12.5個≈13個。

寬：3m/0.16m=18.7個≈19個

因?yàn)槟＝M最小單位為1，所以要取整。

2、實際長和高尺寸（用需要的單元板數量乘以單個單元板尺寸）

長：13*0.32=4.16m，

寬：19*0.16=3.04m

3.實際LED屏幕面積：

所以，led長度為4.16*3.04m。

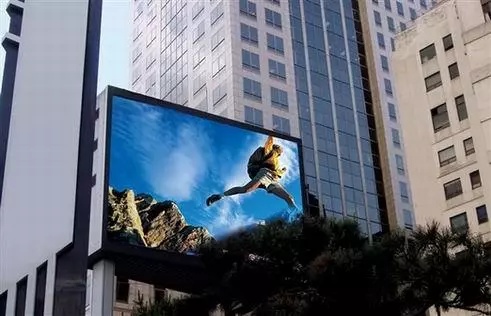

三、室外LED屏的計算

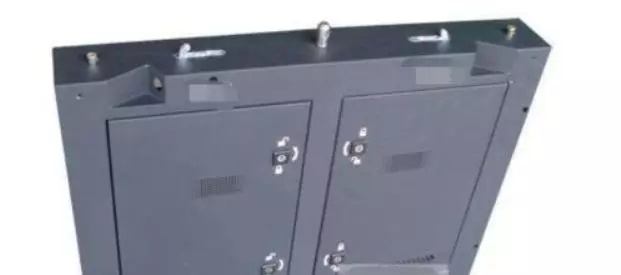

1. 室外led采用的是箱體進行拼接的，箱體的尺寸和模組相比，有比較多，但是計算方法是類似的！都是需要最后個數取整去計算屏幕尺寸。

四、門頭LED屏的計算

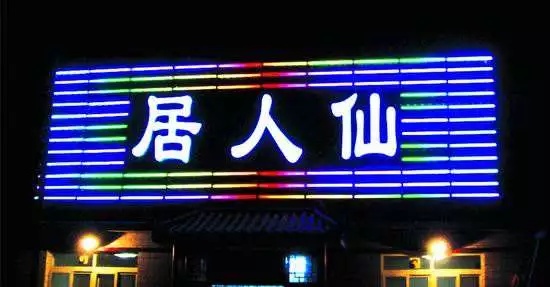

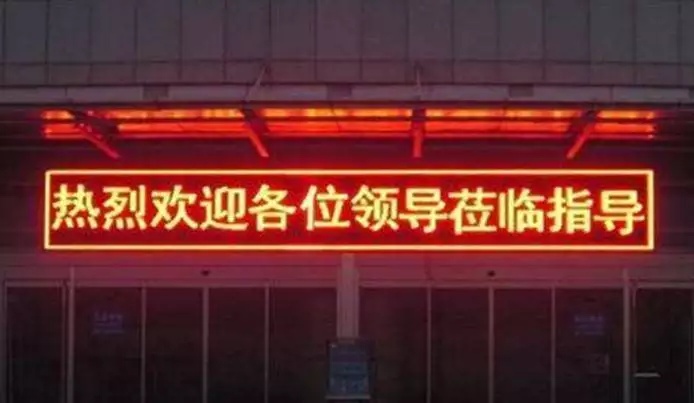

1. 走在大街上，銀行、商鋪門頭上的長方形led顯示屏在播放廣告字幕，我們通常簡稱為門頭LED屏、LED條屏或LED走字屏。那么門頭LED顯示屏規格是多少？如何確定屏幕尺寸？其實跟室內的差不多。

舉例：

一商鋪定制一塊P10單色LED顯示屏（320*160），打算做長寬為3.5米×0.8米的走字屏。如何計算門頭LED顯示屏實際尺寸？

1、首先計算長、高需要多少單元板（用整屏的長除以單元板的長，取整數）

長：3.5m÷0.32=10.9375≈11

高：1m÷0.16=5≈5

2、實際長和高尺寸（用需要的單元板數量乘以單個單元板尺寸）

長：11×0.32=3.52m

高：5×0.16m=0.96m

3.實際LED屏幕面積：

3.52m×0.96m=3.3792㎡

需要補充的是：

門頭LED顯示屏還有邊框尺寸的，由于邊框型材有很多種規格，

常用的邊框厚度為9公分。寬度加3.5cm（一邊）；也有寬度加4.5cm（一邊）

假設這里我們用的邊框?yàn)?.5cm一邊，那么門頭LED顯示屏長、寬如下：

整屏長：3.52m+0.035*2=3.59m

整屏高：0.96+0.035*2=1.03m

因此實際整屏面積：3.59m×1.03=3.6977㎡
